その案件、作業時間・部材費削減できます!
- 施工工程
- ゆずる君
- 従来工法
Step.1
ゆずる君
型枠にセットレベルの墨出しを行う
従来工法
地中梁の鉄筋に溶接する為のステ金物を取り付ける間柱1個に対して4個の金物をインパクトレンチを使用
Step.2
ゆずる君

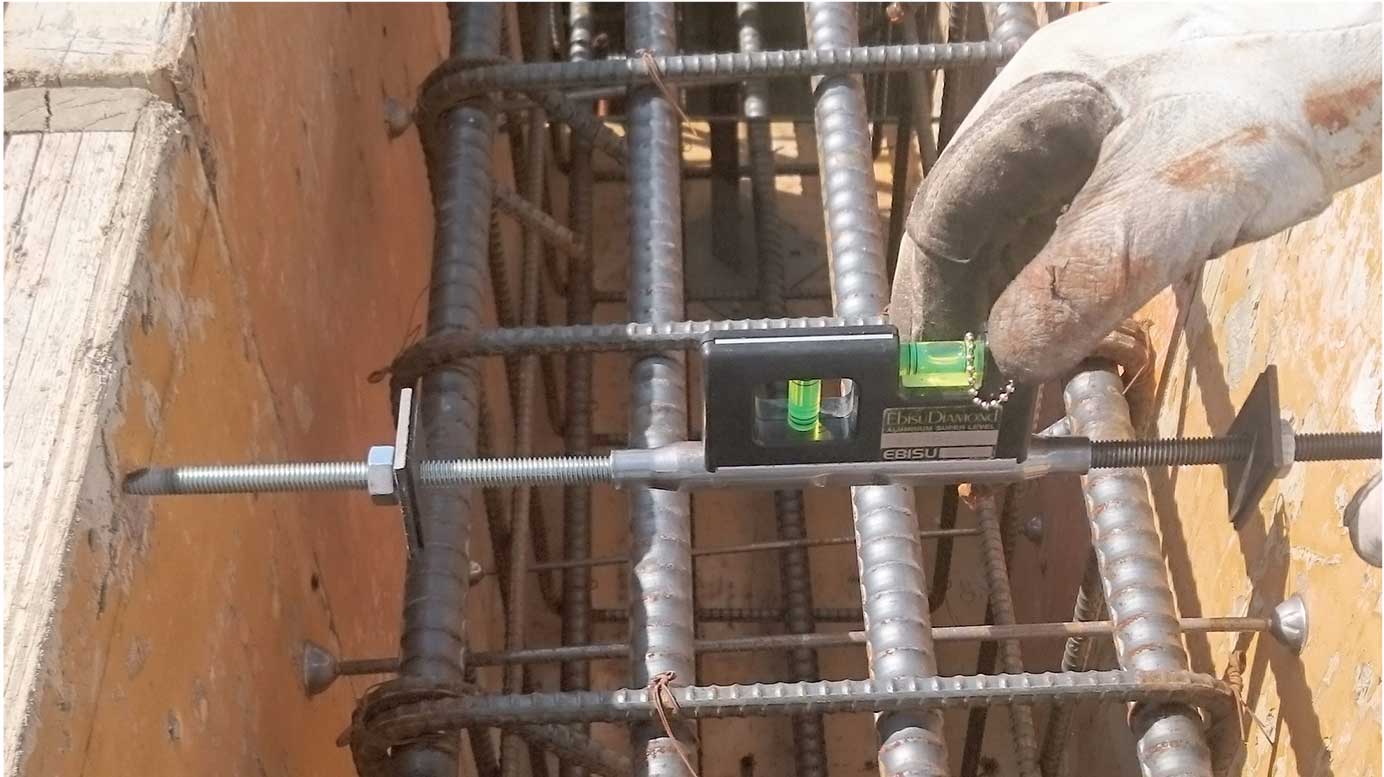

突っぱりゆずる君を取り付ける（溶接不要）
従来工法
テンPL取付用の架台を作成ステ金物に鉄筋を4本溶接（馬の脚部分）
Step.3
ゆずる君
アンカーボルトを入れて終了
従来工法
テンPLを乗せるレベルを測定し受け筋を溶接する（架台の完成）
Step.4
ゆずる君
──────
従来工法
テンPLの溶接固定架台にテンPLを乗せて位置調整を行い正規の場所で溶接で固定する
Step.5
ゆずる君
──────
従来工法
アンカーボルトセットアンカーボルトをテンPLに入れてレベルを確認する
コンクリート
打設後の
アンカー架台
切断が
不要
架台作成及び
テンPL固定時の
溶接作業が
不要
架台筋切断作業
も不要
施工材料の
削減
ステ金物
架台用鉄筋
突っぱりゆずる君の
ココが凄い!!!
Point 1
座金の内側にゴムを貼り付けている為、テンプレートの滑り止め及びナットのゆるみ止めになります！
Point 2
セット終了時、型枠の天端に桟木等で固定するとコンクリートの開き止めになります！
Point 3
コンクリート打設後の架台切断が不要です。
再利用が可能です。
梁幅仕様
（基本仕様の寸法に合わない場合は別途注文承ります）
※本柱には使用不向き
- 250mm〜350mm（3分）
- 400mm〜450mm（4分）
